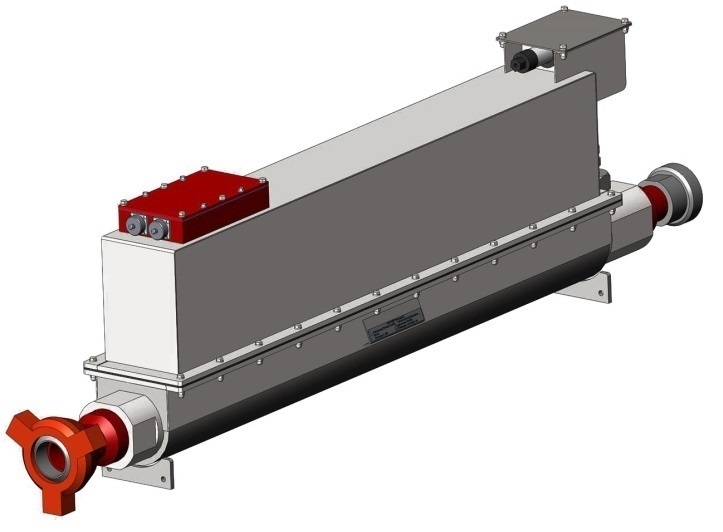

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОРИОЛИСОВОГО РАСХОДОМЕРА РВ-С-50-116-01К (70МПа) ТУ4213-006-09367558-2013



1.2.1 Расходомер обеспечивает измерение плотности жидкости в диапазоне от 800 до 2400 кг/м3.

1.2.2 Пределы допускаемой абсолютной погрешности измерения плотности не более ±10 кг/м3.

1.2.3 Расходомер обеспечивает диапазон измерения давления жидкости от 0 до 70 МПа.

1.2.4 Пределы допускаемой относительной погрешности измерения давления не более ±1%.

1.2.5 Расходомер обеспечивает диапазон измерения температуры жидкости от минус 40 ºС до плюс 80 ºС без замерзания измеряемой среды во внутренней полости измерительных труб датчика.

1.2.6 Пределы допускаемой абсолютной погрешности измерения температуры не более ±0,5 ºС.

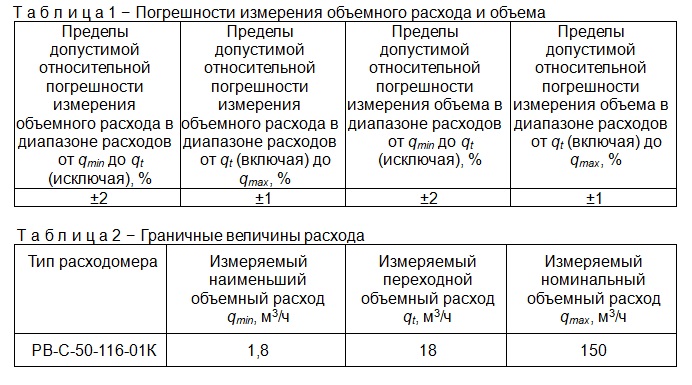

1.2.7 Относительные погрешности измерения объемного расхода и объема в диапазоне расходов от максимального qmax до минимального qmin приведены в таблице 1. Значения переходного qt, минимального qmin и максимального qmax расхода приведены в таблице 2.







1.2.8 Расходомер обеспечивает измерение и вывод измеренных значений по следующим интерфейсам связи:

- основной интерфейс RS-485, который обеспечивает возможность двустороннего обмена информацией между изделием и управляющей программой вычислителя, а также обеспечивает возможность калибровки и тарировки изделия. При использовании расходомера совместно с системами сторонних производителей разработчикам предоставляется информация по протоколу обмена данными между изделием и системой сторонних производителей.

Опционально (в названии прибора присутствует маркировка Рх, где х – цифра от 1 до 9) возможны следующие расширения интерфейсов (схема распайки разъема расширения представлена в приложении Г):

- для маркировки Р1 - по четырем конфигурируемым аналоговым выходам, соответствующим ГОСТ 26.011-80. Конфигурация выходов может быть независимо установлена на значения тока от 0 до 24 мА; и на значения напряжения от 0 до 10 В. Так же при выборе аналогового выхода по току может быть использован как внутренний, так и внешний источник напряжения. Значения диапазонов, требующихся потребителю, устанавливаются программно.

1.2.9 Расходомер обеспечивает измерение и вывод измеренных значений плотности, давления (опционально), внешней температуры кожуха или температуры протекающего раствора через измерительные трубы и объемного расхода на вычислитель. Вывод объема жидкости с нарастающим итогом возможен только на компьютер по интерфейсу RS485. Значение цены единицы младшего разряда индикатора управляющей программы составляет для плотности 0,01 г/см3 на разряд, для давления 0,1 атм. на разряд, для температуры 0,01 ºС на разряд. Значение цены единицы младшего разряда индикатора управляющей программы компьютера составляет для объемного расхода 0,01 л/(с*разряд), для объема 0,01 м 3/разряд.

1.2.10 Возможны следующие рабочие жидкости:

 - вода по СанПиН 2.1.4.1074-2001;

 - растворы солей и кислот (в исполнении «К»);

 - цементные и глинистые растворы;

 - биополимерные растворы.

Рабочие жидкости должны иметь следующие параметры:

 - плотность       от 800 до 2400 кг/м3;

 - температура      от минус 40 до плюс 80 С;

 - давление       от 0 до 70 МПа.

1.2.11 Питание расходомера осуществляется постоянным напряжением от 18 В до 30 В. Питание системы обогрева осуществляется постоянным напряжением от 24 В до 26 В.

1.2.12 Сопротивление изоляции цепей питания расходомера относительно корпуса составляет не менее 20 МОм.

1.2.13 Потребляемая мощность расходомера не более 50 Вт. Потребляемая мощность системы обогрева не более 300 Вт.

1.2.14 Расходомер удовлетворяет степени защиты корпуса от проникновения пыли и воды IP65 согласно ГОСТ 14254-2015.

1.2.15 Давление измеряемой среды, при котором обеспечивается прочность и герметичность расходомеров, указано в таблице 5.





1.2.16 Расходомер устойчив к воздействию температуры окружающей среды в диапазоне от минус 40 ºС до плюс 45 ºС, относительной влажности до 95 % при температуре

25 ºС,  атмосферном давлении от 84 до 106,7 КПа.

1.2.17 Расходомер является прочным к воздействию синусоидальных вибраций частотой (10 30) Гц с амплитудой смещения 0,35 мм.

1.2.18 Массогабаритные характеристики расходомера указаны в таблице 6.





1.2.19 Расходомер в транспортной таре выдерживает воздействие:

− температуры от минус 50 ºС до плюс 50 ºС;

− относительной влажности до (95±3) % при температуре 25 ºС;

− механико-динамических нагрузок условий транспортирования - 1000±10 ударов со значением пикового ударного ускорения 98 м/с2, с длительностью ударного импульса

16 мс.

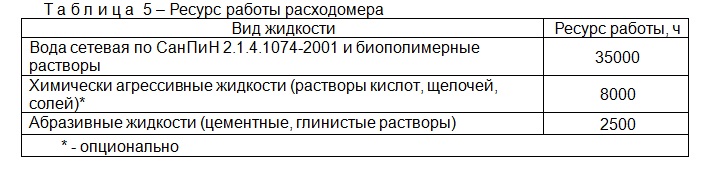

1.2.20 Срок службы расходомера 8 лет, ресурс работы в зависимости от типа жидкости указан в таблице 5.
