ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПЛОТНОМЕРА ПВ-О-50-104-01





1. Плотномер обеспечивает диапазон измерения плотности жидкости от 860 до2500 кг/м³.



2. Пределы допускаемой абсолютной погрешности измерения плотности не более ±10 кг/м³.



3. Плотномер обеспечивает диапазон измерения давления жидкости от 0 до 100 МПа.



4. Пределы допускаемой относительной приведенной погрешности измерения давления не более ±1%.



5. Плотномер обеспечивает диапазон измерения температуры жидкости от +1 до +80 °С.



6. Пределы допускаемой абсолютной погрешности измерения температуры не более ±0,5 °С.



7. Вывод осуществляется с помощью управляющей программы на дисплей компьютера следующих параметров: плотности, давления и температуры жидкости. Частота опроса и фиксирования параметров не менее двух раз в секунду. Существует поддержка передачи данных по протоколу Modbus.



8. Рабочая жидкость – вода сетевая по ГОСТ Р 51232 и другие жидкости, в том числе        концентрированные кислоты , с параметрами:



            плотность                      от 860 до 2500 кг/м³,

            температура                  от 1 до 80 °С,

            давление                       от 0,1 до 105,0 МПа



9. Питание плотномера осуществляется от постоянного напряжения от 18 до 30 В.



10. Потребляемая мощность плотномера не более 100 Вт.



11. Плотномер удовлетворяет степени защиты корпуса от проникновения пыли и воды IP65 согласно ГОСТ 14254-96.



12. Прочность и герметичность плотномера обеспечивается при давлении измеряемой среды 116 МПа за счёт измерительных труб НКТ, согласно ГОСТ633-80. Контроль сварки обеспечивается пенитратами. Сварка с предварительным прогревом до 650 °С.



13. Плотномер устойчив к воздействию температуры окружающей среды в диапазоне от -40 до +50 °С, относительной влажности до 95% при температуре 35 °С, атмосферном давлении от 84 до 106,7 кПа.



14. Габаритные размеры плотномера не более 1648х352х245 мм.



15. Масса плотномера не более 150 кг.



16. Средний срок службы плотномера составляет не менее 5 лет. Ресурс плотномера составляет не более 2500 часов непрерывной работы .

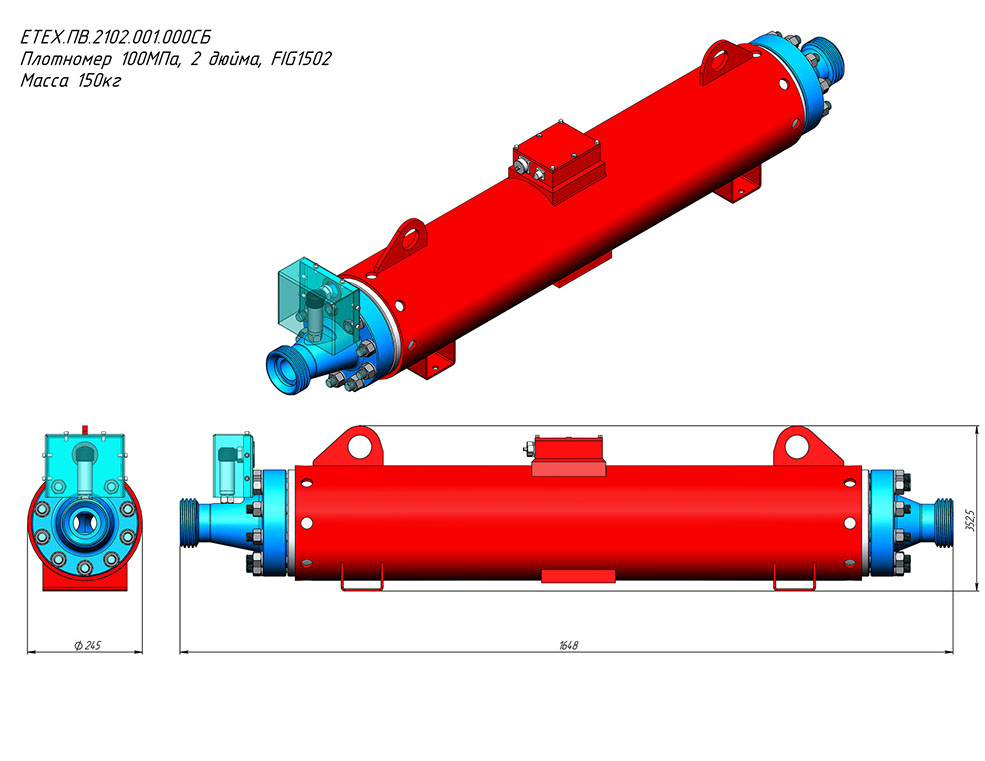

17. Общий вид.
